Bouwen Spiraal
De Rainer Lussi manier (RLM) is een efficiënte manier van houtverwerking. Door met rechte plankjes te werken kun je heel veel stukken uit een plaat halen en kun je gebruik maken van dunner materiaal. Het principe is dat je met 6 plankjes een rondje maakt. Door dit dubbel te verlijmen krijg je een stevige doch handelbare constructie.
Voorbeeld: Om mijn enkelvoudige spiraal te maken die 90cm hoogte moet overbruggen kom ik uit met 4 platen triplex van 1220X2440mm. Met een prijs van eur10 per plaat ben je dus voor eur40 klaar. Nog bouten en draadstaal, ongeveer eur45 en je bent voor eur85 klaar.

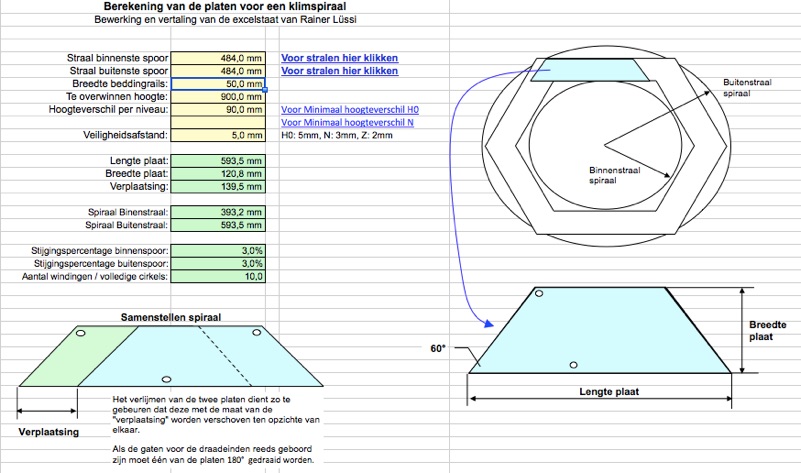

Om het leven nog makkelijker te maken hebben de mensen achter beneluxspoor.net een berekeningssheet beschikbaar. Hierin hoef je alleen maar de juiste bochtradius van je rails en wensen in te vullen. De uitkomst is dan een overzichtelijke tekening met de juiste maten van de plankjes. Even kijken hoeveel rondjes en daarmee hoeveel plankjes je nodig hebt. Hieronder mijn berekeningssheet.
Voor de spiraal heb ik verschillende manieren bekeken. Van het vrij dure kant-en-klare Noch systeem tot het rond uitzagen van platen. Uiteindelijk gekozen, op basis van beneluxspoor.net, voor het door Rainer Lussi ontwikkelde systeem van 6 trapeziumvormige plankjes in een rondje. Hieronder de uitleg hoe dat werkt. Alle basisinfo komt van beneluxspoor.net en is aangevuld met hoe ik het heb gebruikt.
Ik gebruik PIKO A-Rails R3 bochten voor de spiraal. Om zoveel mogelijk lengte te krijgen in mijn spiraal en dus een zo klein mogelijke hellingshoek maak ik er een ovaal van door de twee bochthelften te verbinden met een rechte G239 rail. Daarmee wordt 1 omwenteling 3,5 meter en krijg je een hellingspercentage tussen de 2,5% en 2,8% bij respectievelijk 9cm en 10cm verval.
Deze oplossing houdt dus in dat ik per rondje vier plankjes van 832mm moet hebben en acht van 593. Voor 10 omwentelingen komt dat op een totaal van 80 plankjes van 593mm en 40 plankjes van 832mm.
Die 120 plankjes kunnen uit vier platen 3,6mm triplex van 2440x1220mm. Namelijk 20 stroken per plaat van 121x1220mm (laten zagen door bouwmarkt) en dan 40 stroken afkorten naar twee plankjes van 593mm (zelf)
en 40 stroken afkorten naar 1 plankje van 832mm. Van die laatste hou je dan wel wat over maar dat komt vast weer van pas bij de rest van de bouw van de modelbaan.
Ik heb gekozen voor een combinatie van M10 en M8 draadstaal en moeren voor het vastmaken en stellen van de spiraal.. Dit vooral ingegeven door de beschikbaarheid ervan in de bouwmarkt. M8 is in principe prima voor de enkelvoudige spiraal die ik heb voor een dubbele zou ik zeker M10 kiezen. Het zijn er in ieder geval 12 geworden van 1 meter lengte. Deze heb ik in een blokje gezet om beschadiging van de vloer te voorkomen en om ze op gelijke hoogte te stellen met de schaduwlaag .
Hieronder een link naar de beneluxspoor.net site waar alle info ook nog eens is te vinden en een link naar de berekenings-sheet. Met dank aan en alle rechten etc. voorbehouden aan beneluxspoor.net
Beneluxspoor.net Encyclopedie Klimspiralen
