Niet veel update maar best wel veel gedaan in de tussentijd. Elke keer een uurtje tussendoor even naar zolder om de laatste rails vast te maken en vooral veel met draden aan de weer.
27-maart-2016 Draadjes, draadjes en draadjes.
Die kleine schroefjes blijken overigens niet zo handig als ik dacht. reglematig breekt de kop af. Kan komen door dat ik een basisplaat van betonplex heb maar, het houdt wel in dat de rails niet overal vastzit. Als oplossing gekozen voor spijkertjes. De rest van de rails in het schaduwstation gaat dus met spijkerstjes.

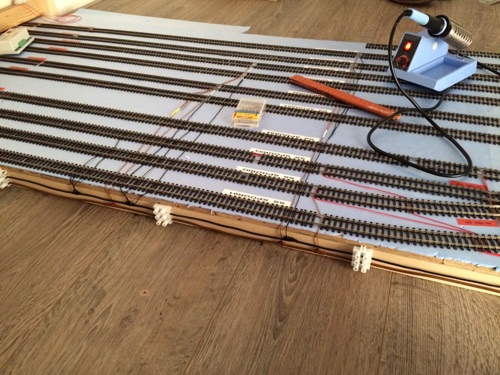

Omdat ik niet onder de plaat kan met mijn draad (die ligt op de vloer), lopen alle aansluitdraden zichtbaar aan de bovenkant. Er lopen nu ook twee ringleidingen. Digitale spanning (zwart) en massa (bruin)
De ringleidingen zijn standaard masief koperen electriciteitsdraad. Hier heb ik de draden van de rails aan vastgesoldeerd en vervolgens met isolatietape omhuld.

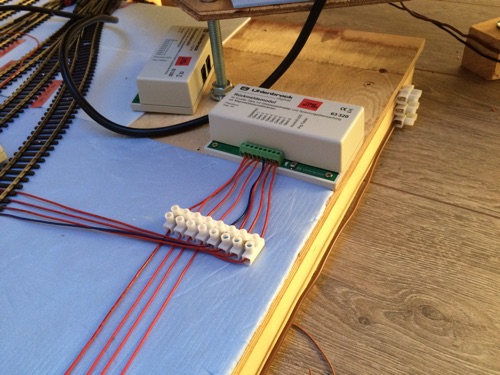

Rode draden zijn de terugmeldsecties welke verbonden zijn met de Uhlenbrock 63320 Loconet terugmeldmodules. Ik maak gebruik van standaard kroonstenen om draden te geleiden en te spannen.

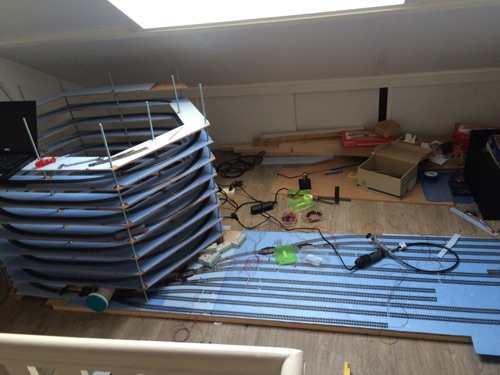

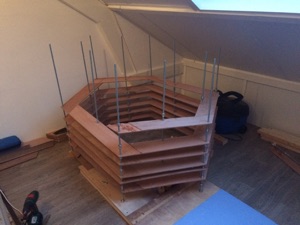

Volgende stap is de spiraalrails vast te plakken en aan te sluiten aan de ringleiding. Hierover meer bij de volgende update.
